SystemModeler for Mac 是一个简单易用于网络物理系统中的次世代建模仿真环境。通过大量内置可扩展的建模程序库的拖放式使用,您可为构建具有工业级强度和多域模型的完整系统。通过使用 Mathematica,您会得到全面集成的环境,便于对系统设计进行分析、理解和快速迭代。所有这些都将大力推动思维创新,从而进一步得到最佳成果。

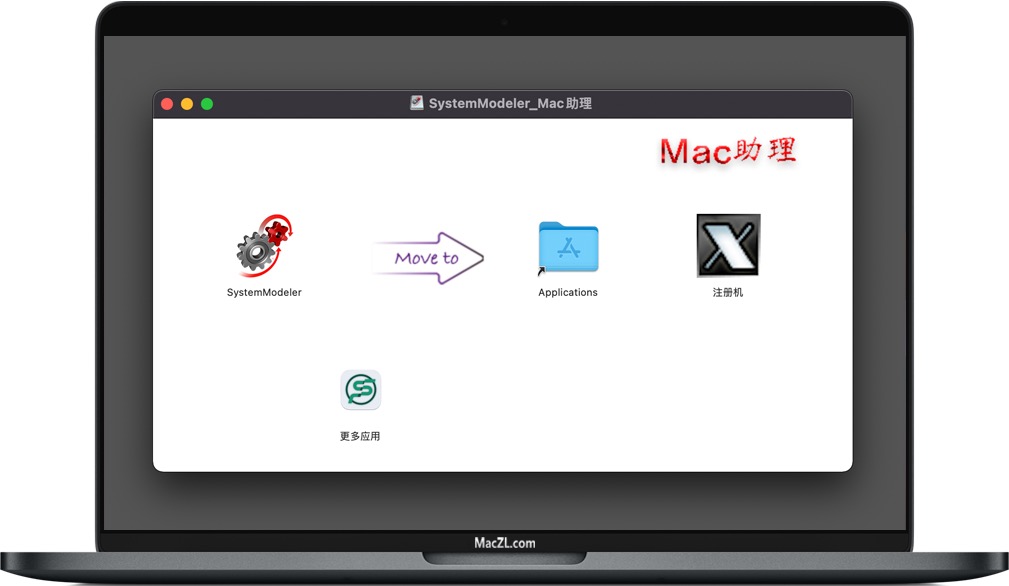

System Modeler下载完成后,打开软件包如上图,请参照 SystemModeler for Mac 建模仿真分析软件安装指南 进行安装激活即可。
多域建模
现实世界中的机器和系统很少局限于单个物理域。模型可以包含来自模拟现实世界拓扑的任意数量域的任意互连组件的组合。
由此可以发现使用集成度较低的方法将会遗漏重要的影响。Modelica 标准库含有成千上万个可分别用于平移、旋转和三维力学、电子、逻辑和信号块、传热、媒体等方面的组件。
One-Click Simulation
即时进行探索,单击按钮,即可访问模型中每个组件的所有值。放大感兴趣的区域,并通过点击界面从内置绘图样式中进行选择。
对设计和方案进行快速对比,模拟具有不同参数设置的模型,并将其并排或作为参数图绘制在一起。根据需要存储尽可能多的绘图种类,并在仿真时进行自动更新和编绘。
无限制分析
利用完整的模型方程和模型的仿真结果进行自定义符号和数值计算。将 Wolfram 语言的强大功能应用到模型分析中。
程序化控制 System Modeler 仿真并使用内置函数找出模型平衡状态、线性化模型以及更多。使用 Mathematica 的符号和数值功能执行模型校准和系统最优化,并用高级图形和交互方式展示结果。 Wolfram 语言环境为实现高效的研究和分析而设计。在笔记本环境中输入命令即可自动创建您的工作记录,从而可以与同事分享或重新使用,并为将来的分析进行改进。笔记本将代码、数据、说明文本、绘图、图形和交互式元素包含在一个独立于平台的文档格式中。可利用预构建的笔记本模板进行频率和灵敏度分析、模型校准以及其他应用,帮助您轻松开始使用。
硬件与软件连接性
通过直接连接您自己的硬件设备和软件资源将模型放入回路中,并与仿真一起运行。
与 Arduino 主板、OPC 服务器、游戏手柄、数据库以及其他资源相连接。Wolfram 设备框架让您可以完全控制连接的设备。
如何对比 System Modeler
了解 System Modeler 在各功能方面与竞争对手的比较。
System Modeler 是最完整的物理建模与仿真工具。System Modeler 不需要附加软件,且完全支持 Modelica 模型语言。此外 System Modeler 为与 Wolfram 语言完美连接而设计,从而实现建模、仿真和分析流程的终极整合。

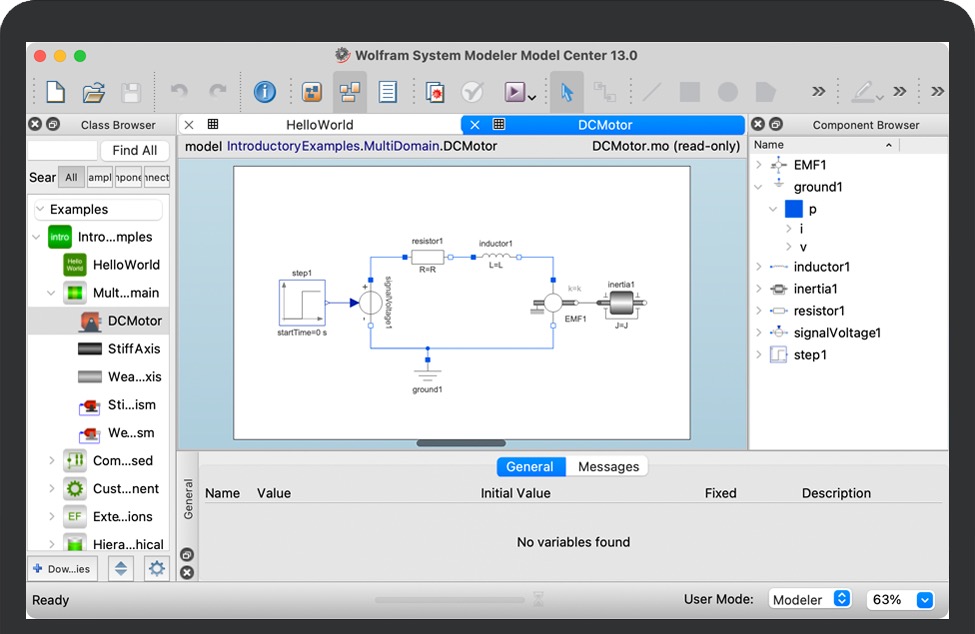

拖拽、放置和连接
利用 System Modeler 的拖放式方法快速直观地构建模型。选取晶体管或弹簧等组件并将其放置在工作空间内。
在例如电气布线或机械附件的两个组件间画出连接线表示其实体连接。点击组件指定参数、单位和配置。
跨域建模
在现实世界中,机器和系统很少局限在单一物理领域。模型中可以涵盖模仿真实世界拓扑的任意领域中的互联组件的任意组合。
这将使发现集成度过小所造成的重要影响成为可能。已包含的 Modelica 标准程序库有几千个可用于平移、旋转和三维力学、电子学、逻辑和信号模块、热导、介质以及其他方面的组件。
可再利用组件
可以对单个组件(包括您自己研发的)分别进行测试和再利用,让您能够迅速探索其他设计和构思。

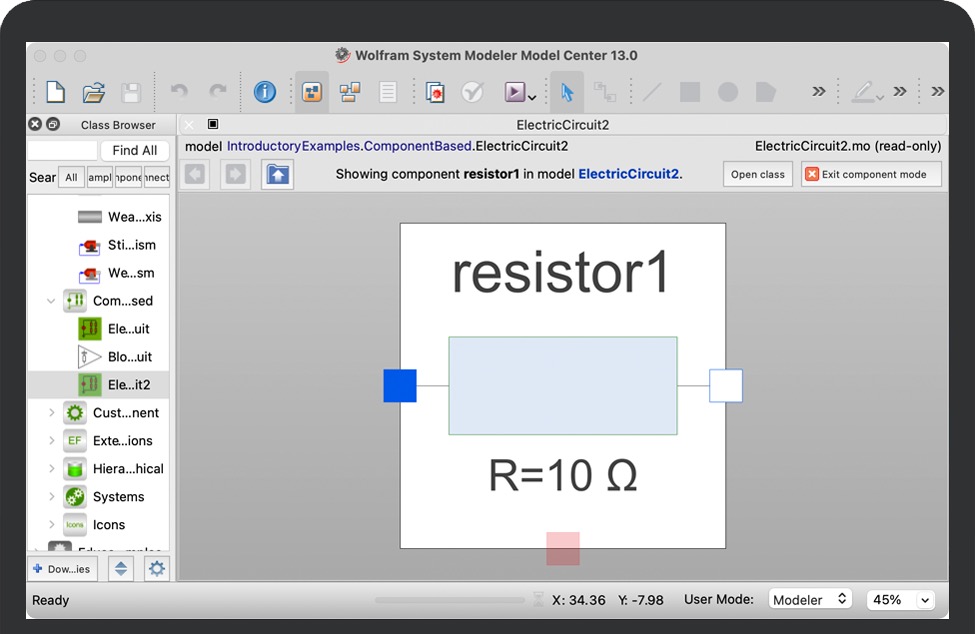

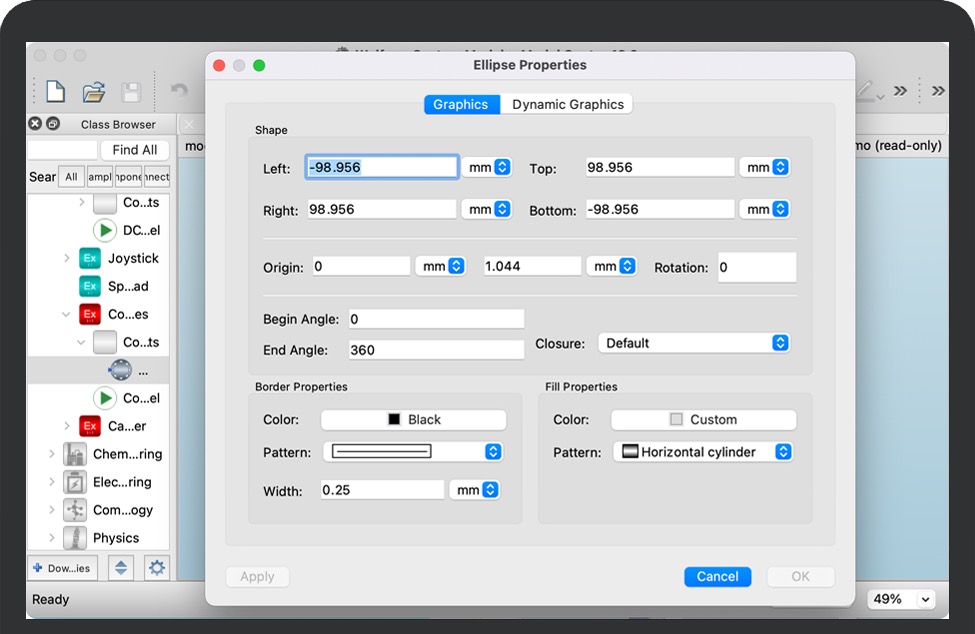

组件和模型的创建方法相同, 要么使用已有组件,要么直接从其定义方程创建。当创建自定义组件时,你可以自定义任何内容,包括结构图、图标和物理原理。您可以创建自定义的程序库,其中可以包含您选中的模型和组件。
内置和插件程序库
通过添加来自各领域的不同组件,无缝扩展您的模型。来自您的同事、System Modeler 程序库商店和 Modelica 社区的组件都可以被整合到您的模型中。
System Modeler 程序库商店中的库带有可查看的源代码、文档和详细范例。Modelica 是一个开放标准,使其能够在不同 Modelica 工具间共享模型。您能够通过 System Modeler 程序库商店发布您的 Modelica 库,由此与国际市场及稳健的许可机制相接轨。

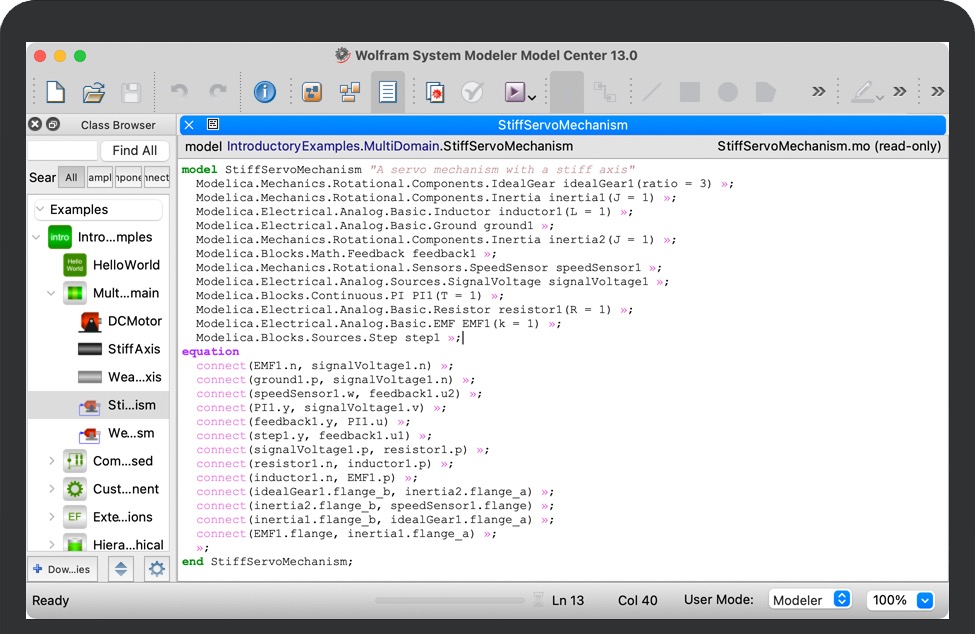

利用 Modelica 的对象导向建模
通过查看、修改和创建您的组件背后的物理公式和算法,充分利用面向对象的系统级 Modelica 语言的全部功能。
通过将诸如开关、 碰撞或状态转移等离散事件与连续方程相结合,精确构建离散-连续混合系统模型。
程序式模型构建
用 System Modeler 轻松管理不同模型配置。仅需点击按钮,即可改变模型的行为和逻辑。
通过物理方程或连接网络中的模型,用 Wolfram 语言进行程序式建模。使用脚本代码或用 Wolfram 语言设置自定义动态界面对您的模型进行配置。
开始使用!
利用丰富的内置资源快速开始使用。 类型广泛的内置范例模型可用于众多工业和教育领域,包含大量文档和模型分析帮助。
通过文档中心,您可以找到更多资源、比如文本和视频教程、内置"Modelica by Example"一书和活跃的社区。所有这些都是为了帮助您快速开始使用。

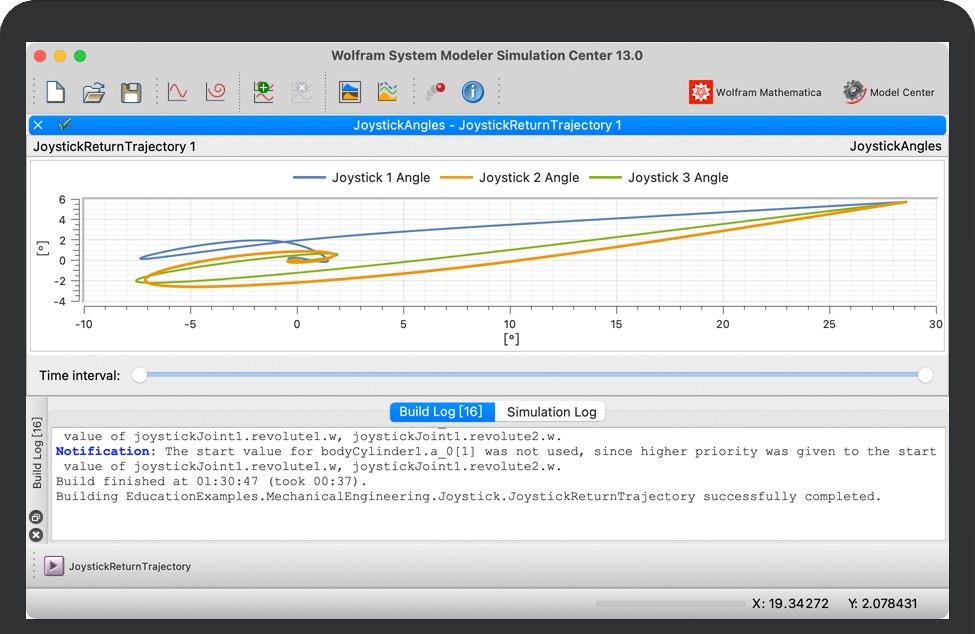

一键式仿真
单击一个按钮即可查看模型中所有组件的数值。放大感兴趣的区域,并使用点击式界面从内置绘图样式中选择。
快速对比设计和构思,用不同参数设定对模型进行仿真,把结果并排绘制在一张图中或绘制成参数图。根据需要存储任意数量的不同绘图并在仿真过程中自动更新和绘图。
即时动画
单击绘制系统变量值的图形。多变量绘图、参数式绘图, 或在点击式界面中选择内置样式。
从 CAD 软件中为组件添加可视化几何图形,并自动创建有三维组件模型的实时三维动画。与 Wolfram 语言连接以使用其中的自定义程序式可视化功能。
自定义绘图
从仿真结果中直接创建如三维绘图和灵敏度范围等变量的自定义绘图。 结果适用于任意 Wolfram 语言可视化函数。
用户可以为运行仿真和可视化结果自定义图形、动画和界面。
全面仿真控制
通过由 Wolfran 语言驱动的交互式笔记本环境对仿真进行完整控制。程序式指定初始状态、参数值和输入信号函数。
自动并行运行包括蒙特卡洛仿真在内的多个参数集仿真。 调整高级仿真选项,通过选择不同的变量求解器、改变求解器容差和步长大小以及其他参数在仿真速度和细节之间进行折衷权衡。
真实数据仿真
使用不同数据源设定参数和输入,按实际情况仿真模型。程序式访问 Wolfram|Alpha 在天气、材料属性、消费品价格和其他几百个领域收集的大量数据。
与数据集和数据表等您拥有的数据相连接。可以用 Wolfram 语言支持的上百种格式导入数据。
实时仿真界面
更好地理解您的模型。使用 Wolfram 语言中的滑条或仪表等交互式控件在运行仿真时发送信号和更改参数。
通过为您的仿真定制交互式控制面板可视化结果。
无限制分析
利用完整的模型方程和模型的仿真结果进行自定义符号和数值计算。将 Wolfram 语言的强大功能应用到模型分析中。
程序化控制 System Modeler 仿真并使用内置函数找出模型平衡状态、线性化模型以及更多。使用 Mathematica 的符号和数值功能执行模型校准和系统最优化,并用高级图形和交互方式展示结果。 Wolfram 语言环境为实现高效的研究和分析而设计。在笔记本环境中输入命令即可自动创建您的工作记录,从而可以与同事分享或重新使用,并为将来的分析进行改进。笔记本将代码、数据、说明文本、绘图、图形和交互式元素包含在一个独立于平台的文档格式中。可利用预构建的笔记本模板进行频率和灵敏度分析、模型校准以及其他应用,帮助您轻松开始使用。
设计与最优化
利用 Wolfram 语言帮助规划三维机械系统的几何图形,制作基于方程的自定义组件原型,使用内置最优化过程找出最优化参数和输入。
模型组装一旦在 System Modeler 中完成,即可用滑条和其他交互方式对模型进行手动微调。
模型校准
通过从 Wolfram 语言运行 System Modeler 仿真探索参数空间。
使用 Wolfram 语言的最优化功能,参照现实数据校准模型参数,并用程序将其嵌入回模型中。
频率分析
对输出信号进行 FFT 分析并使用结果设计阻尼器和滤波器。用任意输入信号激励模型,从而找出谐振峰值。
自动将模型转换为线性非时变系统从而进一步分析系统。
灵敏度分析
利用特定参数对系统灵敏度范围变量绘图的同时进行模型仿真,灵敏度范围绘图为内置功能。
探索哪个参数对系统行为有最大影响,能够让您增强模型稳定性、减小模型复杂性和设计最优实验。
控制系统设计
为您的系统设计控制器。控制系统的全套功能已内置于 Wolfram 语言,包括稳定性分析、可视化和控制器设计。
自动将模型线性化为标准状态空间表示或传递函数。内置函数让您可以调整 PID 控制器并创建线性二次型调节器和状态估测器。
可靠性分析
可对任何模型充分运用 Wolfram 语言整套的可靠性分析,包括可靠性框图功能、故障树和重要性测量。
可以用可靠性分布对组件和模型进行注释,从而通过正规的统计方法测试模型对设计标准的稳健性。
大量模型部署
所有桌面版本的 Wolfram 产品都内置有系统模型分析功能。直接与众多 Wolfram 语言使用者分享任意由 System Modeler 创建的模型。
使用操作、滑块、图形和其他 Wolfram 语言组件,并将其分发给同事、客户和学生等,让他们与您的模型进行探究、配置和分析等多面互动。
FMI 导入与导出
将单个组件或程序库以功能模拟单元形式分享。通过授权将模型导出为广泛的 Model Exchange 工具,或与使用协同仿真的独立仿真引擎结合来保护您的知识产权。
导入标准化 功能模拟界面单元,让其能够与 Simulink、Easy5 和 CANoe 的非 Modelica 工具整合。
硬件与软件连接性
通过直接连接您自己的硬件设备和软件资源将模型放入回路中,并与仿真一起运行。
与 Arduino 主板、OPC 服务器、游戏手柄、数据库以及其他资源相连接。Wolfram 设备框架让您可以完全控制连接的设备。
仿真部署
由 System Modeler 编译的优化仿真可执行文件是独立的,其中包括所有数值求解器,并支持免费部署于桌面和服务器。
编译的可执行文件可以从程序式生成的 XML 文件读取参数值和初始状态, 并以您的应用可以解释的标准格式返回仿真结果。
发布结果
根据不同条件和配置运行仿真模型,并根据仿真结果自动生成自定义报告。
将您的结果和仿真结果分享并发布给任意对象。结果可导出为 PDF、HTML 和 LaTeX 等通用格式。 绘图和数值仿真数据可被导出为标准图像和数据格式,例如 JPG、PNG、PDF、CSV 和 MAT。
